起重設備跨距的測量法

本文鏈接：http://www.huizhitu.cn/cjwt/732.html???發布時間：2021-09-24 02:36:02??點擊量：1309

　　起重機跨距的測量法，起重設備跨距的精確測量也就是起重設備路軌間距的精確測量，起重設備路軌跨距精確測量時生產制造安裝起重設備前十分關鍵的一步。一旦門式起重機跨距精確測量錯誤會造成 起重機無法安裝應用，需二次改動。因此起重設備跨距精確測量時十分重要的，那麼起重設備路軌跨距該怎么精確測量，今日就給大伙兒介紹下。

　　1.通用性橋(門)式起重設備跨距精確測量標準應滿足以下要求：

　　1.1.房間內橋起重機跨距精確測量應程度置放;

　　1.2.戶外單雙梁起重機跨距精確測量應程度置放，并在沒有風狀況下精確測量;

　　1.2.精確測量起重設備跨距時，卷尺和起重設備路軌的環境溫度應一致，卷尺不可晃動并當然松馳;

　　1.3.卷尺應經省一級認同的計量檢定機構檢驗達標，并在期限內;

　　1.4.起重設備跨距不可以根據測算，務必要具體精確測量;

　　2.門式起重機起重設備跨距的誤差△S應按住式測算：

　　△S=S側+△1+△2-S(附1.1)

　　式中：S側——跨距平均誤差;

　　S——跨距標準偏差;

　　△1——卷尺計量檢定調整值;

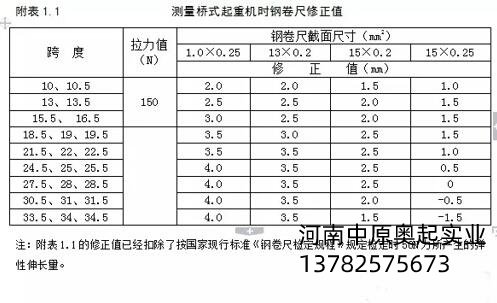

　　△2——卷尺的校正值，可按附注1.1或附注1.2選值;

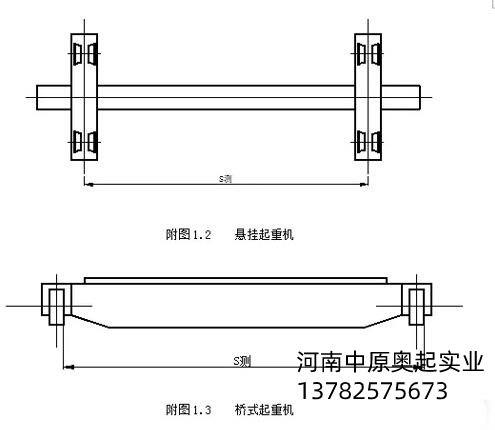

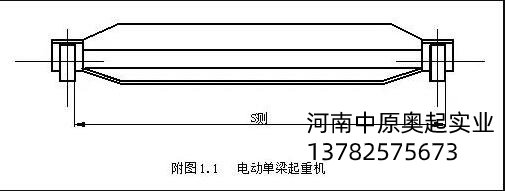

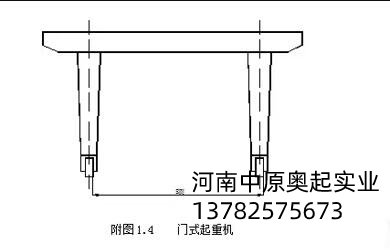

　　3.起重設備跨距精確測量的部位宜按圖下1.1～圖下1.4明確。

　　1.卷尺測算調整值由計量檢定單位給予(正或負)，下面的圖為橋式起重機路軌跨距精確測量.雙梁起重機路軌跨距精確測量.起重機路軌跨距精確測量.大中型裝卸橋路軌跨距精確測量.組件路軌跨距精確測量。

　　2.起重設備路軌跨距的誤差△S0應按住式算：

　　△S0=S0測+△1+△2+△3-S0(附1.2)

　　式中：△S0——路軌跨距平均誤差;

　　△1——卷尺計量檢定調整值;

　　△2——卷尺調整值，按附注1.1或附注1.2選值;

　　△3——溫度調整值。溫度調整值按住式測算：

　　△3=αS0(t-20)(附1.3)

　　式中：α——卷尺熱膨脹系數11.5×10-6/℃;

　　t——精確測量時的具體溫度(℃);

　　S0——起重設備路軌跨距的標準偏差。

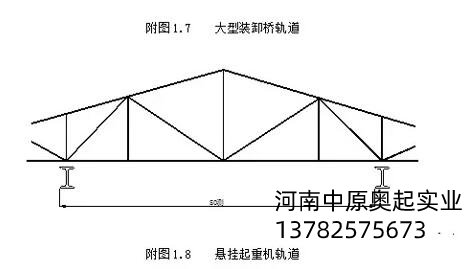

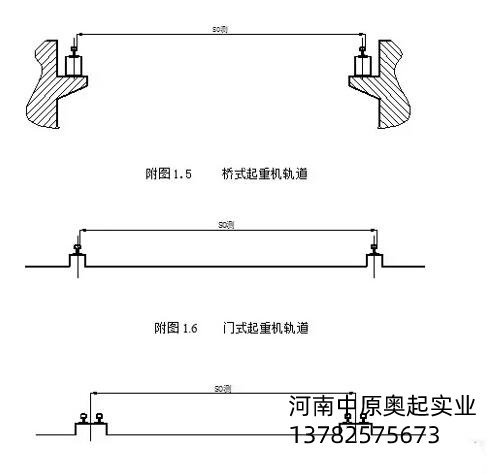

　　6.起重設備路軌跨距精確測量的部位宜按圖下1.5～圖下1.8明確。
